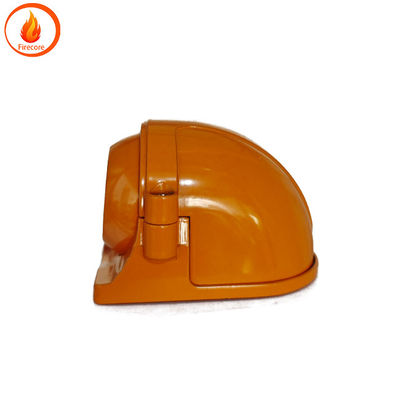

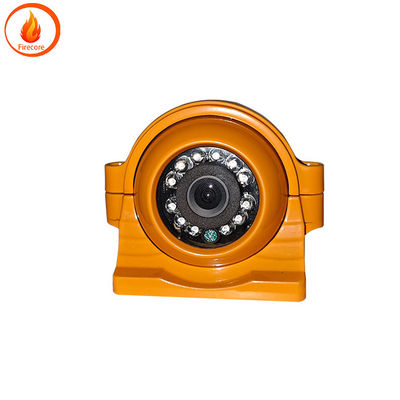

Niestandardowa kamera samochodowa 1080P AHD

AHD Kamera samochodowa Kamion boczny AHD lewy i prawy monitorowanie martwego punktu wodoodporny i szokujący

Rysunek (: 1) Diagram połączenia linii
4. Diagram połączeń linii: jak pokazano na rysunku (1)
Instalacja 5 systemów monitorowania
Instalacja kamer
Rysunek (2) Wpływ monitorowania czterech kamer
System ten wymaga montażu czterech kamer, jak pokazano na rysunku (2) Kamery z przodu podzielone są na dwa rodzaje: specjalne i ogólne.Dedykowane kamery są instalowane na emblemie pojazdu, jak pokazano na rysunku (3) Uniwersalne kamery zewnętrzne mogą być instalowane na siatkach wchłaniania powietrza, zderzakach lub innych odpowiednich miejscach.
Rysunek (3) Wykonanie instalacji z widokiem z przodu
Kamery po obu stronach są zainstalowane na lusterku wstecznym, jak pokazano na rysunku (4)
Rysunek (4) Efekt instalacji kamer po obu stronach
1. 2 Instalacja monitora: podłącz linę do hosta DVD zgodnie z schematem okablowania.
1. 3 Instalacja urządzenia: po podłączeniu przewodów zgodnie z schematem okablowania, urządzenie umieszcza się w pudełku do przechowywania lub umieszcza się w odpowiednim miejscu wewnątrz samochodu.Czujnik wibracji jest przymocowany do nadwozia pojazdu..
6. Sposób działania systemu monitorowania panoramicznego
System monitoringu ma dwa tryby działania: tryb automatyczny i tryb ręczny.Tryb ręczny można sterować za pomocą dźwigni kierownicy lub przełącznika membranowego (opcjonalnie), a sterowanie dźwignią kierownicy i przełącznikiem membranowym jest zgodne
System monitorowania panoramicznego 360 °
(1) Cztery ekrany: Gdy samochód uruchamia urządzenie i kamera zaczynają działać, a ekran znajduje się w trybie czterech rozdzielonych w kształcie litery H wyświetlających cztery ekrany:"przednie", "zadnie", "lewe" i "prawe" (zwane dalej "podstawowym trybem ekranu") Po opóźnieniu 15 sekund wyświetlacz automatycznie wyłącza się i przechodzi na tryb nawigacji i dźwięku, ale cały system jest nadal w trybie nagrywania.
(2) Widok z przodu: w podstawowym trybie graficznym przednia kamera działa przy użyciu przełącznika filmowego lub podnosząc dźwignię kierownicy w górę.Wyświetlacz wyświetla widok przedni samochodu oddzielnie Wciśnij ponownie przełącznik filmowy lub podnieś dźwignię kierownicy w górę, aby wyłączyć wyświetlacz i przejść do trybu nawigacji i dźwięku

(3) Widok z tyłu: gdy bieg z tyłu jest włączony, wyświetlacz automatycznie przełącza się na ekran widoku z tyłu, który jest trybem wyświetlania widoku z tyłu.wyłączyć tryb wyświetlania widoku z tyłu i automatycznie przejść do podstawowego trybu ekranu Po opóźnieniu 15 sekund wyświetlacz automatycznie wyłączy się i przełączy się na tryb nawigacji i dźwięku.
(4) Widok z boku:  In the basic graphics mode    when turning on the left or right turn lights    the display screen switches to the left and right display modes    cancels the turn signal    and the screen automatically switches to the basic graphics mode    with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(5) Widok boczny i tylny:  When reverse gear is engaged and turn signals are turned on    the display screen switches to a three screen display mode    where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car W prawym górnym rogu jest przednie prawo samochodu.Na tej podstawie bieg wyjściowy jest odwrócony, a gdy sygnał skrętu jest włączony, ekran wyświetlacza przełącza się w lewy i prawy tryb wyświetlania . Po lewej stronie wyświetlany jest lewy przedni ekran samochodu, a po prawej stronie prawy przedni ekran samochodu.  When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode  .

(6) Podczas pracy samochodu naciśnięcie przełącznika membranowego lub podniesienie dźwigni kierownicy w górę może wprowadzić podstawowy tryb ekranu.

(7) Podczas sterowania dźwignią kierowniczą dźwignię można podnosić tylko raz na raz. Jeśli trzeba wejść na następny ekran, przed uruchomieniem należy zatrzymać się na jedną sekundę.Kontynuacja operacji dłuższa niż dwa razy jest nieważna.Przełącznik z cienkim filmem jest opcjonalny.

(8) W przypadku używania reflektorów nocnych sterowanie dźwignią kierownicy jest nieskuteczne. W takim przypadku nacisnąć podwójne migające światła w celu uruchomienia i następnie wyłączyć podwójne migające światła.W tym momencie system wchodzi w tryb podstawowy, a sposób działania w celu przełączania ekranu wyświetlania jest przedstawiony w krokach (1) - (7).
