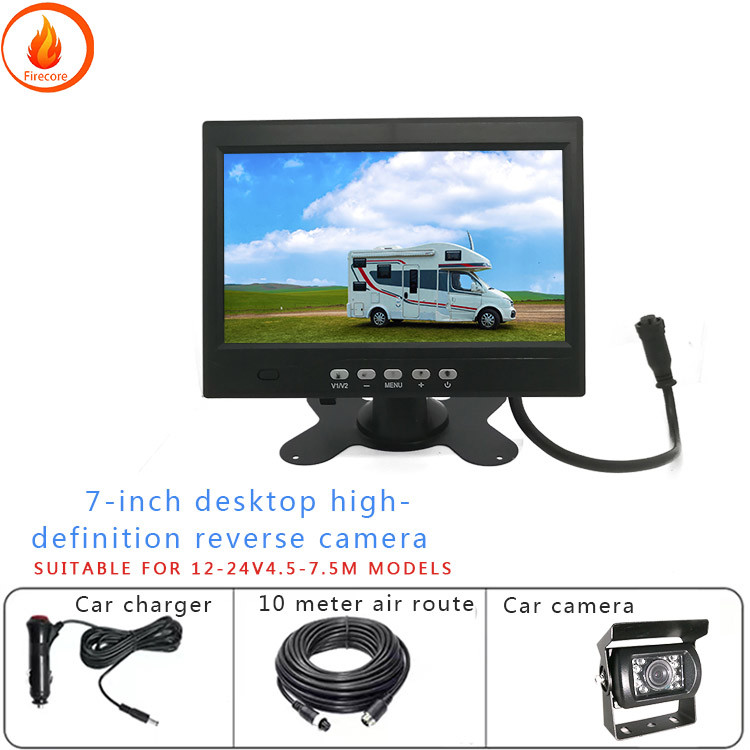

Autobus Z tyłu Kamera wyświetlacz AHD Poduszkę do głowy ciężarówki Monitor Android

Wysokiej rozdzielczości odwrotny obraz samochodu ciężarowego symulacji autobusu wyświetlacz kamery wzdłuż drogi

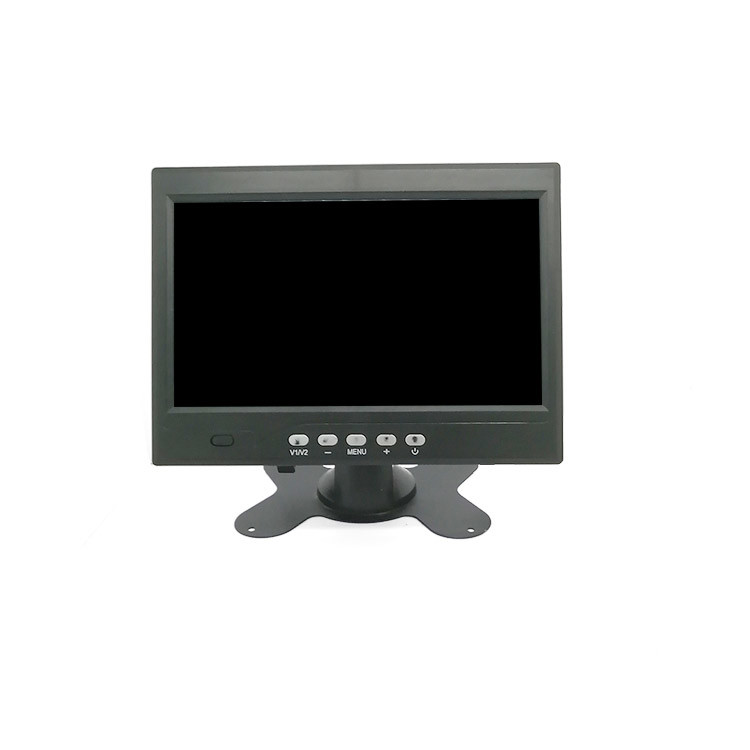

Szczegółowe wyjaśnienie funkcji druku ekranowego przycisków
Funkcja druku ekranowego przycisków
Przycisk MODE wchodzi w menu operacji i podczas wyboru ustawień menu jest przycisk z powrotem
Wybór funkcji przełączania w odtwarzaniu wideo V1/V2
- Operacja menu.
Klawisz M OK
+Klawisz operacji menu UP
POWER Krótki przycisk do wypoczynku ekranu długi przycisk do wyłączenia
Okno odbioru IR zdalnego sterowania

Szczegółowe wyjaśnienie funkcji interfejsu drutu
Opis nazwy szczegóły interfejsu
Kanał CH1 CH1 podłączony do kamery AHD z przodu
kanał CH2 CH2 podłączony do tylnej kamery AHD
Kanał CH3 CH3 podłączony do lewej kamery AHD
Kanał CH4 CH1 podłączony do prawej kamery AHD
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Linia sterująca kamerą zielona linia (CH2) do odwrotu, błękitna lśniąca linia (CH3) do lewego sygnału skrętu, szara linia (CH4) do prawa światła sygnału skrętu
W interfejsie pamięci masowej TF port małych kart jest używany do przechowywania wideo

Uwaga: Po prawidłowym podłączeniu podwójny błyskotliwy klawisz wyświetla prawy ekran
Załącznik: Obraz linii sterującej
1. 1. 3 Szczegółowe wyjaśnienie funkcji zdalnego sterowania
Nazwa klucza Funkcja klucza
Przycisk włączenia/wyłączenia
Powrót do ustawień menu
AV1 przełącza się na lewy ekran widzenia
AV2 przełącza się na prawy ekran widzenia
AV3 przełącza się na przedni ekran widzenia
AV4 przełącza się na ekran widzenia z tyłu
Operacja menu strzałką w górę
Operacja menu ze strzałką w dół: klawisz DON
Operacja menu z lewej strzałki
Prawa strzałka operacja menu
OK, klucz potwierdzający

Kamery montowane w samochodach stanowią podstawę do wdrożenia licznych funkcji ostrzegania i rozpoznawania ADAS.Wśród wielu funkcji ADAS stosunkowo podstawowy jest system opracowywania obrazu wizualnego, a aparat jest wejściem w system opracowywania obrazu wizualnego Dlatego kamery w samochodach są niezbędne do inteligentnej jazdy.

Czy aparat działa dobrze czy nie zależy od 70% jego parametrów optycznych określonych przez soczewkę.Chociaż nie jest tak kosztowne jak chipy COMS pod względem ceny jednostkowej wydajność jest bardzo ważna.
